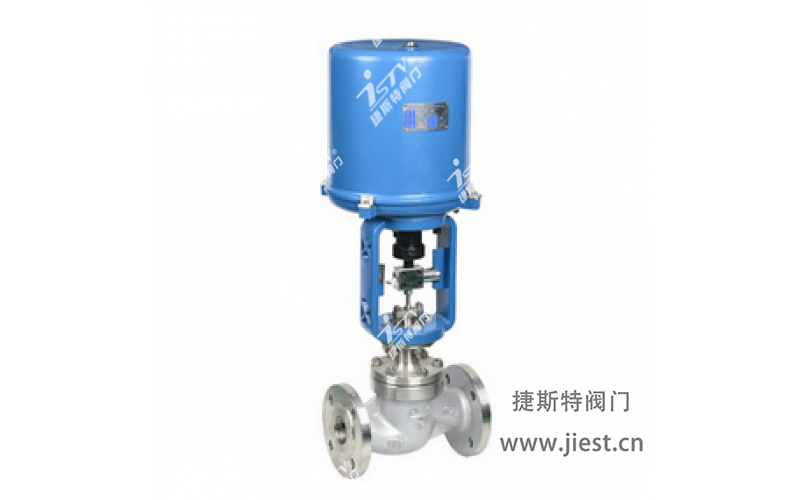

電動單座調節閥采用直通單座球形閥體，特別適用于閥前閥后壓力小，對泄露量求嚴格的工作場合，電動執行機構為電子式一體化結構，內含伺服放大器，輸入相關控制信號(4-20mADC或1-5VDC)，即可改變被調介質流量、壓力、液位、溫度等，使被控工藝參數保持在給定值。
電動單座調節閥概述：

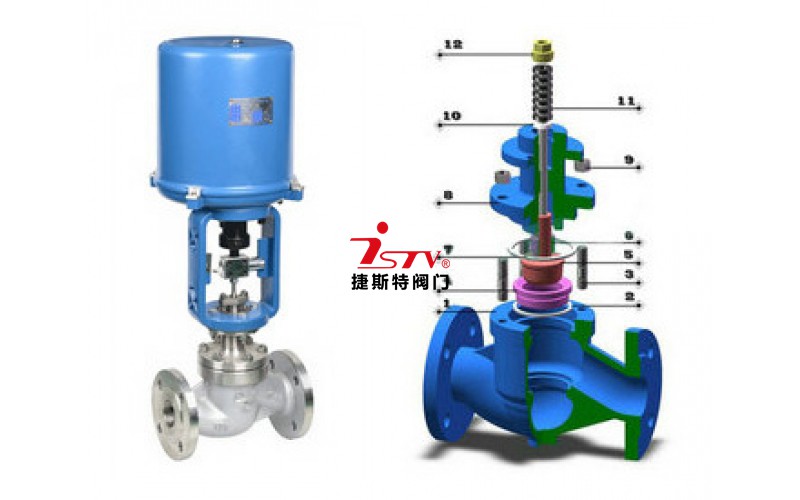

電動單座調節閥采用直通單座球形閥體，特別適用于閥前閥后壓力小，對泄露量求嚴格的工作場合，電動執行機構為電子式一體化結構，內含伺服放大器，輸入相關控制信號(4-20mADC或1-5VDC)，即可改變被調介質流量、壓力、液位、溫度等，使被控工藝參數保持在給定值。電動單座調節閥一般配于直行程電動執行機構，具有結構緊湊、調節精度高、壓降損失小、流量特性精確、導向面積大、防振動等優點。
電動單座調節閥特點：
電動單座調節閥特別適用于允許壓差小，而且允許泄漏量也較小壓差不大的工作場合，廣泛應用于精確控制氣體、液體、蒸汽等介質，由電流信號控制閥門開度，達到對壓力、流量、液位、溫度等工參數的連續調節。
電動單座調節閥參數：
| 閥體 | |
| 形 式 | 直通單座鑄造球型閥 |
| 公稱通徑 | 25、32、40、50、65、80、100、1 25、150、200mm |
| 公稱壓力 | PN16、40、64bar |
| 法蘭標準 | JB/T79.1-94、79.2-94等 |
| 材 料 | 鑄鋼( WCB)、不銹鋼（304、316、316L）等 |
| 上 閥 蓋 | 標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃ |
| 閥蓋形式 | 螺栓壓緊式 |
| 填 料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 |
| 閥內組件 | |
| 閥芯型式 | 單座柱塞型閥芯 |
| 流量特性 | 等百分比特性和線性特性 |
| 材 料 | 不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |
電動執行機構參數：
| 主要技術參數 | 電源電壓：220W50Hz輸入信號：4-20mA或1-5V．DC輸出信號：4-20mA．DC | ||||||
| 防護等級：相當IP55 隔爆標志：Exd|| BT4 手操功能：手柄 | |||||||
| 環境溫度：-25 +70℃ 環境濕度：≤95% | |||||||
| 額定流量系數Kv、額定行程、配用執行機構型號、允許壓差 | ||||||||||
| 公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 閥座直徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 額定流量系數Kv | 8 | 13 | 22 | 32 | 50 | 80 | 120 | 200 | 280 | 450 |
| 行程L (mm) | 16 | 20 | 40 | 60 | ||||||
| 配用執行機構型號 | 381 LS/XA-20 | 381 LS/XA-30 | 381 LS/XA-50 | 381 LS/XA-65 | ||||||
| 允許壓差( bar) | 30 | 20 | 18 | 20.5 | 11.6 | 6.7 | 4.7 | 3.9 | 2.6 | 1.6 |
電動單座調節閥尺寸：
| 外形尺寸及重量 單位：mm | |||||||||||
| 公稱通徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| L | PN16/40 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 |
| PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | |
| D | 255 | 255 | 255 | 255 | 255 | 255 | 255 | 310 | 310 | 310 | |
| R | 177 | 177 | 177 | 177 | 177 | 177 | 177 | 226 | 226 | 226 | |
| H1 | PN16/40 | 155 | 175 | 180 | 200 | 235 | 250 | 260 | 330 | 350 | 420 |
| PN64 | 165 | 185 | 185 | 205 | 245 | 255 | 270 | 335 | 365 | 430 | |
| H3 | PN16/40 | 171 | 195 | 200 | 220 | 262 | 277 | 287 | 357 | 377 | 447 |
| PN64 | 181 | 205 | 205 | 225 | 272 | 282 | 297 | 362 | 392 | 457 | |
| H2 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | |
| H4 | 459 | 459 | 459 | 459 | 520 | 520 | 520 | 570 | 570 | 570 | |
| H5 | PN64 | 120 | 120 | 140 | 145 | 190 | 210 | 220 | 270 | 280 | 320 |
| 重量 (KG) | PN16/40 | 16 | 19 | 22 | 23 | 39 | 50 | 59 | 80 | 87 | 115 |
| PN64 | 21 | 24 | 31 | 33 | 49 | 75 | 92 | 129 | 137 | 170 | |
