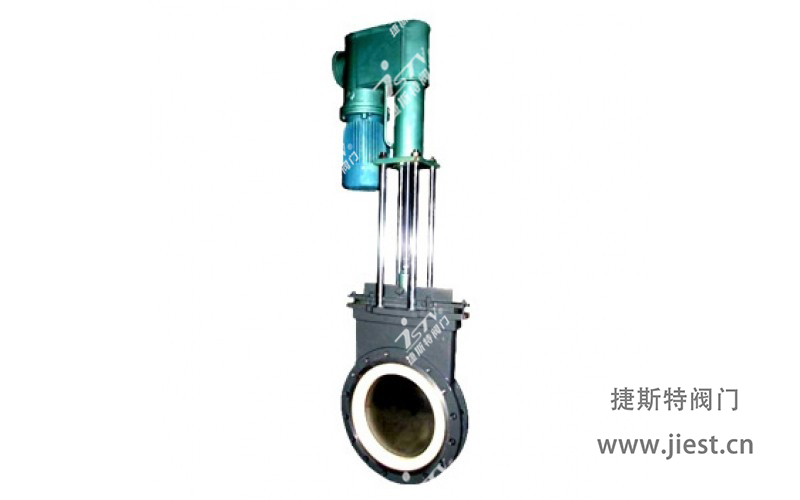

電液動陶瓷刀閘閥密封面采用硬密封與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度極高(硬度HRA88以上，僅次于金鋼石)。因此，本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，熱膨脹小，高抗壓強度，優良的抗氧化和耐腐蝕性能，耐高溫，隔熱性能良好。
電液動陶瓷刀閘閥 產品特點
電液動陶瓷刀閘閥適用于高硬度的顆粒如（灰渣水）等介質，或有軟顆粒但又有腐蝕性的介質的管道上作啟閉之用。公稱壓力1.0MPa，適應溫度≤200℃。
電液動陶瓷刀閘閥密封面采用硬密封與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度極高(硬度HRA88以上，僅次于金鋼石)。因此，本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，熱膨脹小，高抗壓強度，優良的抗氧化和耐腐蝕性能，耐高溫，隔熱性能良好。
電液動陶瓷刀閘閥料口全流通無阻擋物有吹堵裝置，耐磨性能強，密封性能好，啟動負荷小卡灰及結灰現象少。
本閥采用高檔堅韌結構陶瓷密封，機械強度高耐磨性能好使用壽命長。結構緊湊可任意角度安裝。
工程陶瓷刀閘閥閥門密封部件和易損過流部件采用工程陶瓷材料制作;能承受高速流體中顆粒介質的磨損、沖蝕，閥門使用壽命長;性價比較普通閥門提高10倍。
閥座采用保護唇技術：閥座陶瓷密封環內徑處具有保護唇結構，可有效防止閥門在即將關閉時硬物從內徑處剪裂陶瓷密封環。
專門針對固液兩相流工況介質管道設計，設計有以抗節流沖刷為目的的結構形式，以滿足該類介質管道的關斷或關斷+節流的雙重使用功能。
電液動陶瓷刀閘閥采用超短結構長度，節省材料，減輕管路系統整體重量;占用有效空間小，能有效支持管道的強度，減少管道振動，適合在不同排布管道上任意角度安裝。
電液動陶瓷刀閘閥具備電動、手動、電液動、手液動多種驅動方式，對于電動、電液動驅動閥門可以有效實現遠程控制及開度指示，閥門若節流或調節使用開度遠程調整誤差可控制在1.0mm之內，運行時自鎖性能良好。
電液動陶瓷刀閘閥 主要零件材質
| 序號 | 名 稱 | 材 料 | 序號 | 名 稱 | 材 料 |
| 1 | 閥 體 | WCB | 7 | 閥 桿 | Q235+鍍鉻 |
| 2 | 閥 板 | 304+工程陶瓷 | 8 | 支 柱 | Q235 |
| 3 | 閥 座 | 35 | 9 | 墊 圈 | 10 |
| 4 | 調節螺釘 | 工程陶瓷 | 10 | 螺 母 | 25 |
| 5 | 填 料 | PTFE | 11 | 電液動裝置 | |
| 6 | 填料壓蓋 | WCB | 12 |
電液動陶瓷刀閘閥 主要技術參數
| 公稱通徑 | DN50—DN600 |
| 公稱壓力 | PN1.0～1.6(MPa) |
| 連接方式 | 對夾、法蘭 |
| 驅動方式 | 電液動、電動 |
| 電 源 | AC380V |
| 控制方式 | 普通型、一體化控制 |
| 設計與制造 | GB/T 8691 |
| 法蘭標準 | JB/T79.1-1984 |
| 結構長度 | GB/T 15188.2 |
| 檢驗與試驗 | GB/T 9092 |
| 適用介質 | 灰渣、泥渣、煤漿、礦漿、污水等固體、液固、氣固二相介質輸送系統，尤其適用于火力發電廠石子煤系統 |

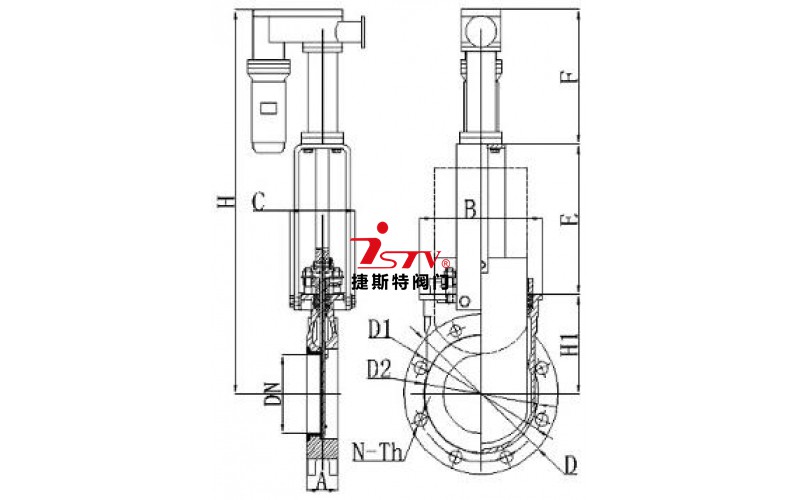

電液動陶瓷刀閘閥 外形尺寸：
| DN | A | D | D1 | D2 | H | H1 | E | F | C | B | N-Th |
| 50 | 43 | 165 | 125 | 99 | 460 | 115 | 158 | 187 | 112 | 130 | 4-M16 |
| 65 | 46 | 185 | 145 | 118 | 520 | 115 | 172 | 233 | 117 | 150 | 4-M16 |
| 80 | 46 | 200 | 160 | 132 | 570 | 127 | 190 | 253 | 117 | 176 | 8-M16 |
| 100 | 52 | 220 | 180 | 156 | 680 | 140 | 210 | 330 | 127 | 192 | 8-M16 |
| 125 | 56 | 250 | 210 | 184 | 780 | 160 | 235 | 385 | 127 | 221 | 8-M16 |
| 150 | 56 | 285 | 240 | 211 | 850 | 175 | 270 | 405 | 131 | 225 | 8-M20 |
| 200 | 60 | 340 | 295 | 266 | 980 | 205 | 320 | 455 | 141 | 283 | 12-M20 |
| 250 | 68 | 395 | 350 | 319 | 1140 | 245 | 390 | 505 | 151 | 350 | 12-M24 |
| 300 | 78 | 445 | 400 | 370 | 1360 | 295 | 443 | 622 | 151 | 402 | 12-M24 |
| 350 | 78 | 505 | 460 | 429 | 1475 | 335 | 494 | 646 | 160 | 454 | 16-M24 |
| 400 | 102 | 565 | 515 | 480 | 1630 | 392 | 552 | 686 | 175 | 500 | 16-M27 |
| 450 | 114 | 615 | 565 | 530 | 1770 | 435 | 585 | 750 | 190 | 564 | 20-M27 |
| 500 | 127 | 670 | 620 | 582 | 1930 | 492 | 638 | 800 | 210 | 626 | 20-M30 |
| 600 | 154 | 780 | 725 | 685 | 2295 | 682 | 760 | 853 | 210 | 715 | 20-M33 |
