水泵入口Y型過濾器結構改進

2022-02-21 09:45:08 87

之前介紹自力式壓力調節閥在化工行業應用，現在介紹水泵入口Y型過濾器結構改進除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。Y型過濾器又名除污器、過濾閥，是輸送介質的管道系統不可缺少的一種裝置，其作用是過濾介質中的機械雜質，可以對污水中的鐵銹、沙粒、液體中少量固體顆粒等進行過濾以保護設備管道上的配件免受磨損和堵塞，可保護設備的正常工作。
Y型過濾器是輸送介質管道上不可缺少的一種裝置。通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。具有操作簡單、安裝清洗方便、納污量大等優點。自來水市政管網接入二次供水泵房，在管路進入泵房的進口處一般會安裝手動蝶閥、Y型過濾器、倒流防止器等設備。其中Y型過濾器在供水管路系統中起到什么樣的作用，下面我們對Y型過濾器的作用原理及結構構造簡單的分析一下。
首先我們知道Y型過濾器是輸送液體介質的管道系統中常用的一種過濾裝置，它一般安裝在主要設備的進口端，用來清除介質中的雜質，以保護截止閥、減壓閥、泵浦及各種設備的正常使用。當濾網中的雜質較多時，可打開濾網壓蓋，取出濾網清洗，可以說是結構簡單，維護方便。本實用新型是一種改進的Y型過濾器，其結構包括出口法蘭1、過濾網端蓋2、排污閥3、過濾網4、進口法蘭5，其中過濾網4連接設出口法蘭1、進口法蘭5的一端，出口法蘭1、進口法蘭5的另一端連接在過濾網端蓋2上，過濾網端蓋2上焊接一個短接，短接一頭帶螺牙安裝在排污閥出口上，短接另一頭接入污水排污口內。優點：（1）改造成本較小；（2）改造工藝簡單；（3）排污時操作簡單，節省勞動力，提高了工作效率；（4）水泵在運行時也可以操作，不用關閉水泵等設備；（5）可以不用拆卸過濾網端蓋，大大減少工作量，同時減少端蓋密封墊的損耗，節約運行成本。
福建捷斯特閥門制造有限公司

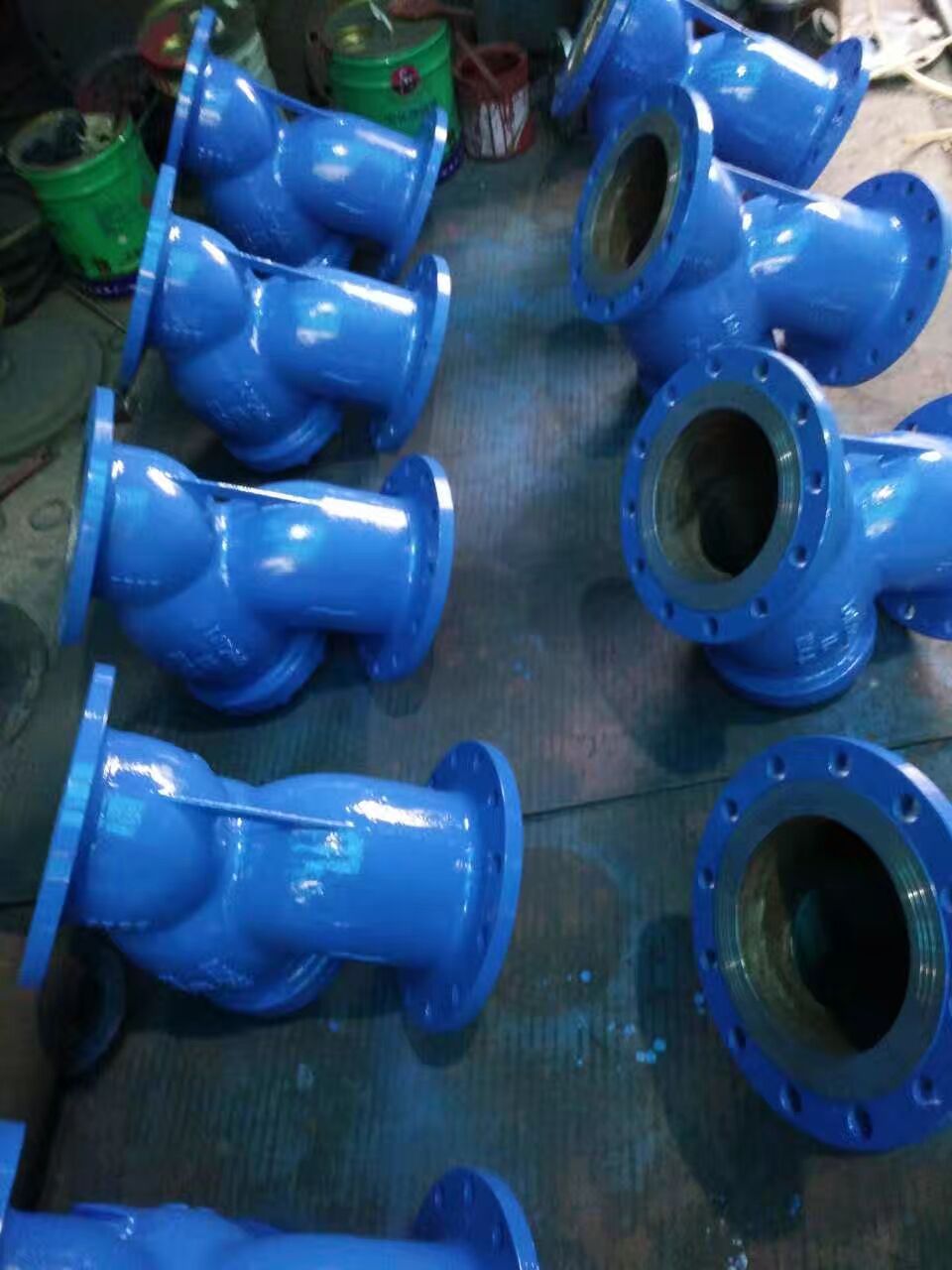

【水泵入口Y型過濾器結構改進選型基本原則】：
1、進出口通徑原則：原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致;
2、公稱壓力基數：按照過濾管路可能出現的壓力確定過濾器的壓力等級;
3、孔目數的精細選擇：主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”;
4、Y型過濾器具體材質選用：過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。, 福建捷斯特閥門制造有限公司

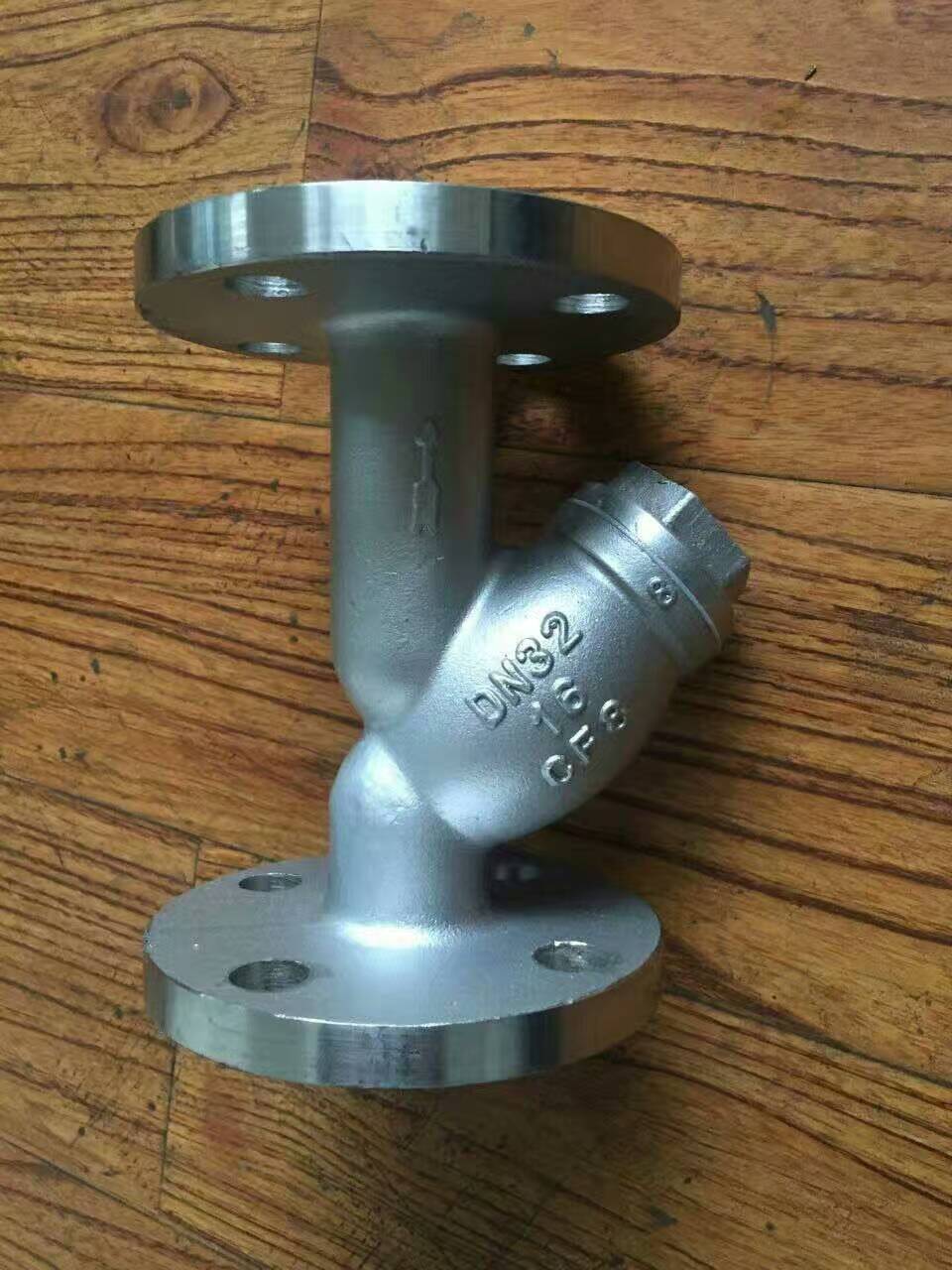

【水泵入口Y型過濾器結構改進主要技術參數】：
1、工作溫度(℃)：碳鋼：-30~380℃;不銹鋼：-80~450℃;
2、工作壓力(MPa)：0.6~5.0MPa;
3、殼體材質：A3、SS304、SS304L、SS316、SS316L、襯PP、H62等;
4、密封材質：耐油石棉橡膠、丁橡膠、聚四氟乙烯;
5、粗過濾濾芯材質：濾框濾網均為不銹鋼;
6、過濾濾芯材質：鈦合金燒結濾芯，不銹鋼折疊濾芯、聚四氟折疊濾芯、聚丙烯折疊濾芯、金屬纖維燒結管氈、陶瓷;
7、法蘭標準：HG20592~97PN1.0當客戶需用GB、SH、HGJ、JB或ANSI、JIS等標準或改變壓力等級時，請在訂貨合同中注明;
8、制造、檢測標準：執行GB150標準或客戶標準。, 福建捷斯特閥門制造有限公司

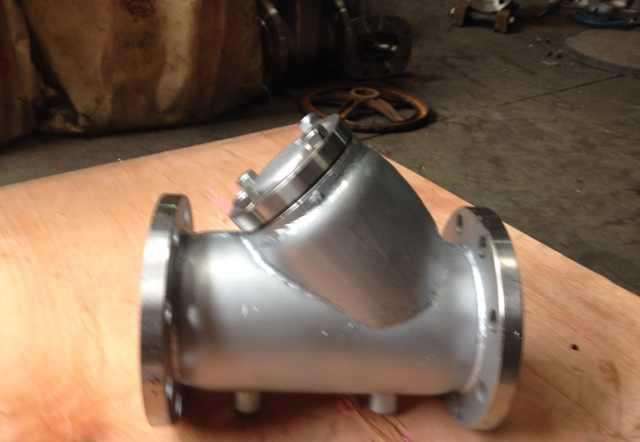

,水泵入口Y型過濾器結構改進
上海申弘閥門有限公司主營閥門有：截止閥,電動截止閥Y型過濾器是Y字型的，一端是使水等流質經過，一端是沉淀廢棄物、雜質，通常它是安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，它的作用是清除水中的雜質，達到保護閥門及設備正常運行的作用，過濾器待處理的水由入水口進入機體，水中的雜質沉積在不銹鋼濾網上，由此產生壓差。通過壓差開關監測進出水口壓差變化，當壓差達到設定值時，電控器給水力控制閥、驅動電機信號，引發下列動作：電動機帶動刷子旋轉，對濾芯進行清洗，同時控制閥打開進行排污，整個清洗過程只需持續數十秒鐘，當清洗結束時，關閉控制閥，電機停止轉動，系統恢復至其初始狀態，開始進入下一個過濾工序。設備安裝后，由技術人員進行調試，設定過濾時間和清洗轉換時間，待處理的水由入水口進入機體，過濾器開始正常工作。, 福建捷斯特閥門制造有限公司

水泵入口Y型過濾器結構改進安裝維護
1、過濾器的核心部位是過濾器芯件，過濾芯由過濾器框和不銹鋼鋼絲網組成，不銹鋼鋼絲網屬宜損件，需特別保護；
2、當過濾器工作一段時間后，過濾器芯內沉淀了一定的雜質，這時壓力降增大，流速會下降，需及時清除過濾器芯內的雜質；
3、清洗雜質時，特別注意過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，再裝上去的過濾器，過濾后介質的純度達不到設計要求，壓縮機、泵、儀表等設備會遭到破壞；
4、如發現不銹鋼鋼絲網變形或損壞，需馬上更換。, 福建捷斯特閥門制造有限公司

,Y型過濾器主要由主管、兩端接管法蘭、濾網、濾網壓蓋、壓蓋密封面密封橡皮圈及壓蓋緊固螺絲等部分組成。當液體通入主管路，進入濾網后，固體雜質顆粒被阻擋在濾網內，而干凈的液體通過濾網，由Y型過濾器出口排出。濾網一般為圓柱狀，目的是加強濾網的強度。Y型過濾器安裝應保持和水流方向一致，可以水平安裝也可以垂直向下安裝。Y型過濾器應經常打開濾網清洗，同時檢查濾網壓蓋的穴蝕狀況，及時更換被穴蝕嚴重的壓蓋蓋板，避免蓋板洞穿出現漏水現象。Y型過濾器雖然結構簡單，但在二次供水系統中是不可或缺的裝置，因此二次供水工作人員一定要加強對Y型過濾器的維護保養工作，保證供水安全！與本文相關的論文：自力式煤氣調壓閥組

福建捷斯特閥門制造有限公司
