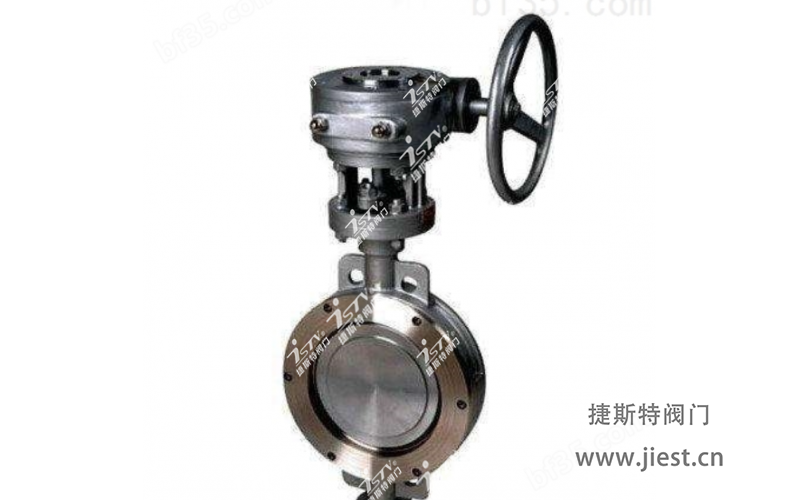

雙相鋼蝶閥

雙相鋼蝶閥采用三偏心金屬硬密封結構，具有優良的切斷性能，結構緊湊、體積小、重量輕、易于維護，廣泛應用于化學工業、兵器、石油化工、海洋開發、電力工業等工業領域酸、堿、鹽苛刻腐蝕工況介質等工業管道的切斷與調節。閥座與蝶板密封面為金屬密封面結構，具有良好的耐腐蝕性和密封性，使用壽命長。

雙相鋼蝶閥的主要技術參數:

設計標準:API、ASME、EN、ISO、JIS、DIN、BS、GB

連接方式: 法蘭、對夾、凸耳

壓力范圍:Class150Lb~300Lb、1.0MPa~4.0MPa、JS10K~20K

尺寸范圍:NPS2-~60"、DN50~DN1500

驅動方式:手柄、蝸輪、齒輪、氣動、電動、液動裝置

雙相鋼蝶閥的設計特點:

.雙偏心、三偏心

.軟密封或硬密封

.零泄漏

.防吹出式閥桿

.防火、防靜電

.ISO5211平臺連接

雙相鋼蝶閥的主體材質:

DuplexS31803、Super Duplex S32750.Super Duplex S32760

1A、、2A、3A、4A、5A、6A、1B、1C

CD4MCU、CD4MCUN、CD3MCUN、CE8MN、CD6MN、CD3MN、CE3MN、CD3MWCUN

F51、F53、F55、F60

雙相鋼蝶閥的特點

1、蝶板密封圈采用雙相鋼F53制作，具有金屬?gòu)椥悦芊獾膬?yōu)點，即使在高溫情況下，也具有優良的密封性能，且具有耐腐蝕、使用壽命長等特點。

2、閥門密封副噴焊硬質合金，硬度高可達HRC65，具有優異的耐磨蝕性能，提高了雙相鋼 蝶閥的使用壽命。

3、由于雙相鋼材料本身的特點，雙相鋼 蝶閥具有較強的抗硫化氫和氯離子腐蝕的能力。 材料組織細密，由于全部為加工表面產品外形美觀。

4、雙相鋼 蝶閥的蝶板采用球面結構，強度高，閥門過流面積大，流阻小。

5、氣動執行機構可多工位（旋轉90°或180°）安裝，便于用戶選擇。氣動執行機構為雙活塞齒輪-齒條彈簧復位式（或雙作用）氣缸，具有體積小、重量輕、輸出力大、無需潤滑和壽命長等特點，主要由氣缸、氣缸蓋、活塞（齒條）、復位彈簧、"O"形密封圈、活塞軸瓦、導向環、齒輪（輸出軸）、軸瓦和調整螺栓等零件組成。手輪機構下部與閥門連接，上部與氣動執行機構連接，并設有一手柄，作為手動與氣動切換之用（手動與氣動不可同時驅動）。
